您的位置：首頁>>產品應用>>　汽液兩相流,汽液兩相流調節器，汽液兩相流,汽液兩相流自調節疏水器



一、用途
新型汽液兩相流液位自調節控制器可用于：火電廠中的高，低壓加熱器，熱交換器，軸封加熱器，高，低壓連續排污擴容器等。
新型汽液兩相流液位自調節控制器是基于流體力學理論，利用汽液兩相流的流動特性設計的一種新型水位控制裝置。該裝置由于無機械運動部件和電氣，氣動元件。因而從根本上克服了常規水位計的固有缺陷，其可靠性安全性尤為突出，優于國內外同類產品，為國內首創達到國際先進水平。該裝置體積小，布件少，結構和系統簡單。安裝容易基本不需要維護。 汽液兩相流液位控制器是在前三代的基礎上為解決以往應用過程中所存在的問題而研制的。和前幾代產品相比在技術性能上有了質的突破，克服了已往穩定性差以及調節控制范圍小，尤其是低負荷調節控制能力差的缺點。新型裝置的最大特點是：調節幅度更大，適應變工況能力更強，水位保持更穩定。

規格型號	接 管 通 徑	適 用 機 組	閥芯材質
TJQ-50	DN50	100MW以下	1Cr18Ni9Ti
TJQ-80	DN80	100MW以下
TJQ-100	DN100	100MW以下
TJQ-125	DN125	100MW-200MW
TJQ-150	DN150	100MW-200MW
TJQ-200	DN200	300-600MW
TJQ-250	DN250	300-600MW

二、汽液兩相流水位自動控制裝置水位控制裝置結構和工作原理：

1. 1、汽液兩相流水位自動控制裝置裝置結構

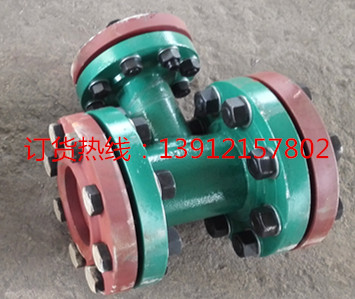

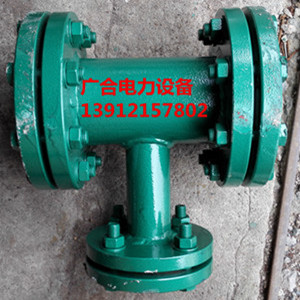

   本裝置由傳感信號管和調節器兩部分組成，調節器由殼體、聯接法蘭及一條漸縮漸擴形的閥芯組成，中部為調節汽進口。其作用是控制疏水量的大小。
   2、汽液兩相流水位自動控制裝置工作原理
   當加熱器內水位上升時，相應地信號管內水位也上升，導致發送汽體的通流面積減小，調節管路內汽相流量減小，液相流量增大，導致調節閥喉部汽相通流面積減小，疏水有效通流面積增大，從而疏水排出量不斷增大，最后在新的疏水位高度上建立平衡，反之亦然。
   三、產品優點
   該產品構思新穎、工作原理先進、自調節能力強、液位控制穩定；無機械運動部件、無電氣元件、部件少、體積小，因而結構和系統簡單、容易安裝、性能安全可靠，無任何外力驅動，使用壽命長。
   應用新型水位控制器后，現場檢修和運行維護工作量大幅度下降，節省檢修費用，降低了勞動強度。其次，由于新型水位控制器沒有氣動和電動熱工控制系統及復雜的熱工附屬設備，從而減少了維護人員，大大提高了設備的運行管理水平。用戶稱其為免維護設備。
   四、實例
   某電廠200MW機組6＃機改造前給水溫度（2002年下半年平均值）為234.4℃，改造后給水溫度（2003年下半年平均值）為239.6℃，給水溫度上升5.2℃。根據200MW機組熱力計算結果；給水溫度每升高10℃，影響煤耗2.0g／kw·h。若扣除負荷因素，下半年發電量4.5億kw·h，則下半年節約標準煤450t，全年按9.0億kw·h發電量計算，則全年節約標準煤900t。改造后經濟效益十分明顯。

2.
   五、汽液兩相流安裝與調試

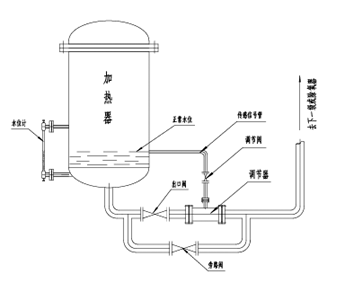

   （一）安裝
       1、傳感器須垂直，上部支管與加熱器汽平衡管連接下聞與加熱器水平衡管相連。
       2、汽平衡管在加熱連通管高于警戒水位，水平衡管在加熱器上的連接應低于最低水位。
       3、調節器最好水平放置。情況特殊的亦可能垂直放置。盡可能安裝在加熱出水方向。
       4、不論是傳感器還是調節連接時連通管愈短愈好，彎頭愈少愈優。
       （二）調試
   （1）打開各疏水管道上的各種閥門，檢查水位計，水位控制器是否靈敏。
   （2）須保持加熱管道的疏水量為最大負荷時。
   （3）連鎖調試二個以上水位控制器時，由高壓力往低壓順序進行。
   （4）全開信號管路調節閥4，全開檢修閥5，關閉旁路閥1、調節閥2，當水位緩慢上升到正常水位，再開啟調節閥門2。觀測水位情況繼續用調節閥2進行關閉漸調，直到水位能夠自動維持穩定狀態。
   （5）若在高度過程中出現滿水，可適當開啟旁路閥7。
   七、定貨須知
   1 、加熱器蒸汽壓力（ MPa ）：
   2 、加熱器蒸汽溫度（ ℃ ）：
   3 、加熱器蒸汽流量（ t/h ）：
   4 、加熱器疏水量（最大時 t/h ）：
   5 、加熱器疏水管直徑（ mm ）

3. ：

如有疑問請咨詢：13912157802竭誠為您服務，歡迎來公司考察！
